圖形用戶界面外觀設計申請實務以及案例

#本文僅代表作者觀點，不代表IPRdaily立場，未經作者許可，禁止轉載#

“本文旨在在修改后專利審查指南的基礎上結合實踐中的案例對涉及圖形用戶界面的外觀設計申請實務進行介紹?！?/b>

來源：IPRdaily中文網（iprdaily.cn）

作者：林振波 賈金巖 中國貿促會(huì )專利商標事務所

隨著智能化產品的快速發展，用戶友好的、美觀的圖形用戶界面設計賦予產品更強的市場競爭力。圖形用戶界面外觀設計專利能夠有效保護企業圖形用戶界面的創(chuàng )新設計，防止他人未經授權擅自模仿或抄襲，確保其產品在市場上的競爭優勢?。本文旨在在修改后專利審查指南的基礎上結合實踐中的案例對涉及圖形用戶界面的外觀設計申請實務進行介紹。

一、圖形用戶界面外觀設計的幾種情形

圖形用戶界面外觀設計是指產品設計要點包括圖形用戶界面的設計。圖形用戶界面外觀設計通常以產品整體外觀設計、局部外觀設計或動態圖形用戶界面的方式提交。

（一）以產品整體外觀設計方式提交申請

如果申請人要保護產品整體外觀及圖形用戶界面，可以考慮以產品整體外觀設計方式提交外觀設計申請。以產品整體外觀設計方式提交的外觀設計申請，至少應當包括圖形用戶界面所涉及面的產品正投影視圖，必要時還應當包括圖形用戶界面的視圖。

1. 以帶有圖形用戶界面所應用產品的方式提交申請

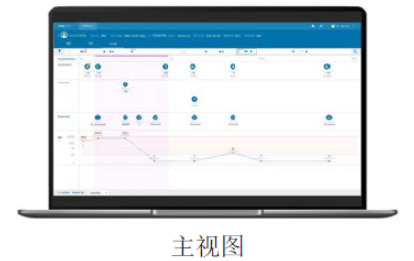

例1：CN 305595663 S-用于筆記本電腦的圖形用戶界面

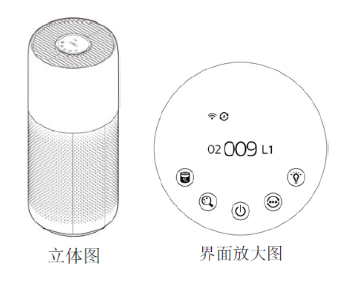

例2：CN 305598113 S-用于空氣凈化器的圖形用戶界面

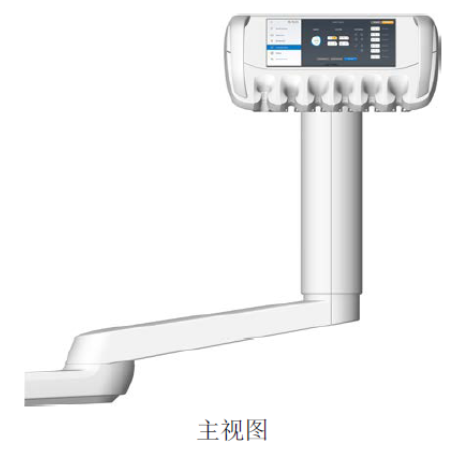

例3：CN 306028304 S-用于牙科設備的配置設定通知圖形用戶界面

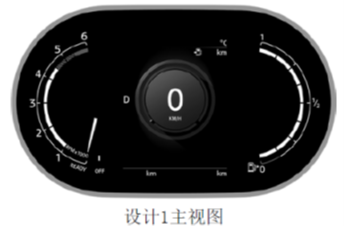

例4：CN 305972166 S-機動車轉速表的運行信息圖形用戶界面

2. 以不帶有圖形用戶界面所應用產品的方式提交申請

如果申請人不希望將所應用的產品的外觀納入到外觀設計專利的保護范圍中，建議以產品名稱為顯示屏幕面板的方式提交外觀設計專利申請。

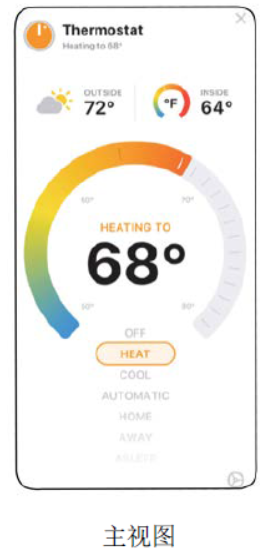

例5：CN 305981481 S-帶智能家電控制圖形用戶界面的顯示屏幕面板

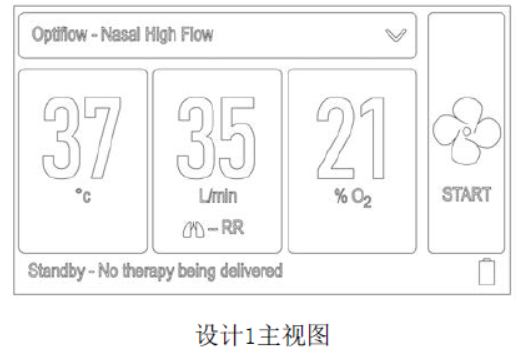

例6：CN 305956881 S-帶呼吸治療圖形用戶界面的顯示屏幕面板

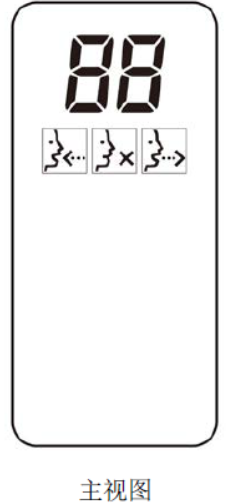

例7：CN 306217249 S-帶呼吸指示圖形用戶界面的顯示屏幕面板

例8：CN 308605369 S-帶汽車信息顯示圖形用戶界面的顯示屏幕面板

3. 上述兩種方式的對比

方式1（帶有圖形用戶界面所應用產品）能夠較好地反映圖形用戶界面在特定產品中的特定位置和比例以及在特定形狀顯示屏上的顯示效果，但由于視圖中顯示了具體產品所以保護范圍較窄。相比之下，方式2的保護范圍更寬。需要指出的是，如果除了圖形用戶界面以外申請人也想保護方式1中的特定產品（例如，在形狀要素方面），那么最好是在兩件單獨的申請中尋求保護，即：以2的方式提交一件圖形用戶界面申請，并另外提交一件硬件產品申請保護產品形狀。

（二）以局部外觀設計方式提交申請

如果申請人想要保護的設計要點僅在于圖形用戶界面的產品外觀設計，也可以以局部外觀設計方式提交申請。

1. 以帶有圖形用戶界面所應用產品的方式提交申請

如果需要清楚地顯示圖形用戶界面設計在最終產品中的位置和比例關系，申請人可以以帶有圖形用戶界面所應用產品的方式提交申請。

申請人應當提交圖形用戶界面所涉及面的產品正投影視圖，必要時還應當提交圖形用戶界面的視圖。

以圖形用戶界面中的局部申請外觀設計專利的，產品名稱還應當寫明要求保護的局部。

簡要說明要素包括：設計要點，所述設計要點應當包含圖形用戶界面；產品用途；圖形用戶界面的用途；和人機交互方式。需要指出的是，申請人在提交申請時最好清楚、概括地寫明整體圖形用戶界面的用途以及要求保護的局部圖形用戶界面的用途。

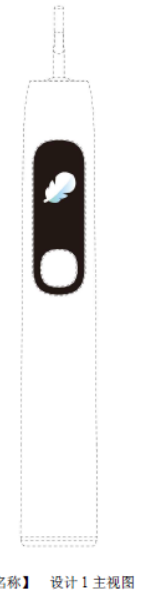

例9：CN 308755525 S-電動牙刷的使用模式圖形用戶界面的主體（或主界面）

產品用途：用作電動牙刷。

設計要點：圖形用戶界面。

圖形用戶界面用途：整體和局部的用途都是用于顯示或設定電動牙刷的使用模式。

人機交互方式：通過操作電動牙刷來交互，或通過觸摸、點擊或滑動圖形用戶界面來交互。

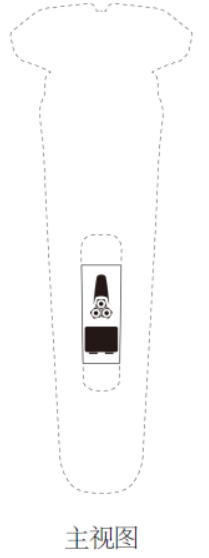

例10：CN 308663823 S-用于電動剃須刀的清潔模式圖形用戶界面

產品用途：用作電動剃須刀。

設計要點：圖形用戶界面。

圖形用戶界面用途：用于顯示電動剃須刀清潔模式。

人機交互方式：通過觸摸、點擊或滑動顯示屏幕面板上顯示的圖形用戶界面的圖標，或通過操作電動剃須刀的按鈕，以便顯示電動剃須刀清潔模式。

2. 以不帶有圖形用戶界面所應用產品的方式提交申請

對于可應用于任何電子設備的圖形用戶界面，申請人可以以不帶有圖形用戶界面所應用產品的方式提交申請。申請人可以?xún)H提交圖形用戶界面的視圖。

產品名稱中要有“電子設備”字樣的關鍵詞。以圖形用戶界面中的局部申請外觀設計專利的，產品名稱還應當寫明要求保護的局部。

例11：CN 308414778 S-電子設備的生命體征圖形用戶界面的明細框

產品用途：一種電子設備。

設計要點：圖形用戶界面。

圖形用戶界面用途：整體和局部的用途都是用于監測和顯示生命體征。

人機交互方式：通過觸摸電子設備的顯示屏或者對電子設備的操縱來交互。

例12：CN 308414777 S-電子設備的生命體征圖形用戶界面的監測項框

產品用途：一種電子設備。

設計要點：圖形用戶界面。

圖形用戶界面用途：整體和局部的用途都是用于監測和顯示生命體征。

人機交互方式：通過觸摸電子設備的顯示屏或者對電子設備的操縱來交互。

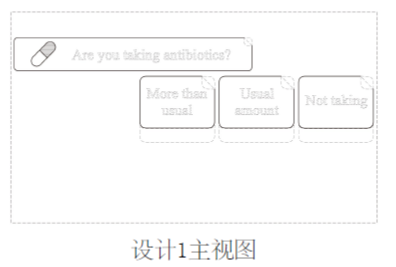

例13：CN 308478131 S-電子設備的健康監控圖形用戶界面的對話框

產品用途：一種電子設備。

設計要點：圖形用戶界面。

圖形用戶界面用途：整體和局部都是用在計算機顯示屏或個人設備或其他顯示屏上，例如醫療設備顯示屏或呼吸設備顯示屏，用于對用戶進行健康監控。

人機交互方式：通過選定圖形用戶界面來與圖形用戶界面交互，然后作為結果圖形用戶界面可改變形狀或圖像；折疊的拐角或延伸的拉片可表示用戶上一次完成問詢時給出的答案，或其他人員（例如健康專業人員，諸如醫生等）指定的基準。

3. 上述兩種方式的對比

方式1（圖形用戶界面所應用的整個硬件產品用虛線表示）能夠較為清楚地顯示圖形用戶界面在最終產品中的位置和比例關系。相比之下，方式2的保護范圍更寬。特別是，如果申請人想要保護的是圖形用戶界面的某個局部，那么2的方式是優選的。

（三）動態圖形用戶界面

申請人如果想要保護圖形用戶界面的動態變化過程，動態圖形用戶界面的產品名稱要有“動態”字樣的關鍵詞。

對于動態圖形用戶界面，應當提交圖形用戶界面起始狀態所涉及面的視圖作為主視圖，可以提交圖形用戶界面關鍵幀的視圖作為變化狀態圖，所提交的視圖應能唯一確定動態圖形用戶界面完整的變化過程。變化狀態圖的視圖名稱，應根據動態變化過程的先后順序標注。

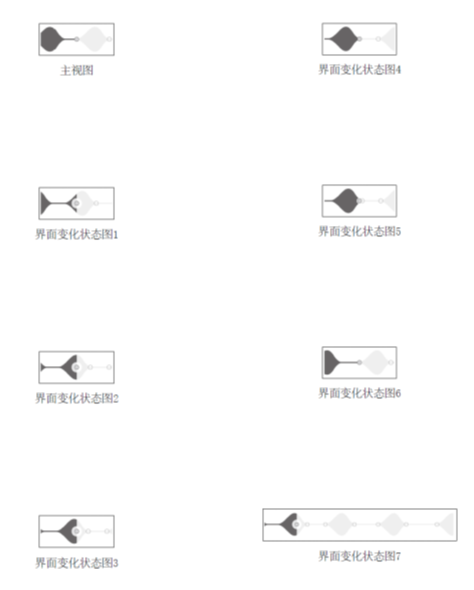

例14：CN 308328883 S-用于電子設備的呼吸指示動態圖形用戶界面

產品用途：一種電子設備。

設計要點：動態圖形用戶界面。

圖形用戶界面用途：用于在醫院中向檢查過程中的患者指示何時需要屏氣和何時可自由放松呼吸；在視圖中的深色部進行呼吸，直線表示吸氧，隨著直線延續表示釋放吸氧，圓圈表示患者應該屏氣；淺色部患者應停止呼吸直至最后一個圓圈為止。

人機交互方式：可以通過例如觸摸電子設備的顯示屏或者對電子設備的操縱來交互。

變化狀態說明：動態圖形用戶界面從主視圖到界面變化狀態圖7順序變化。

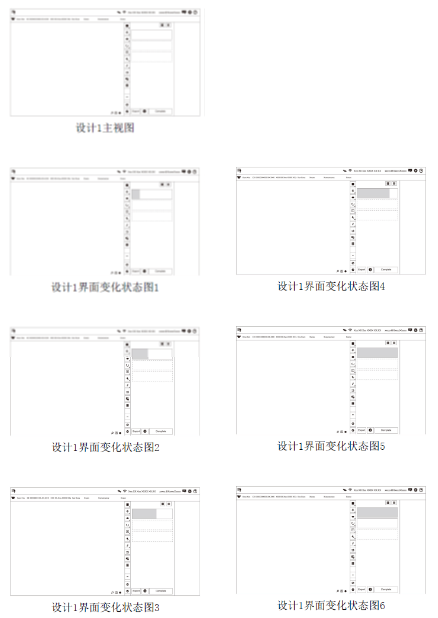

例15：CN 308297959 S-電子設備醫療監測動態圖形用戶界面的主界面

產品用途：一種電子設備，例如醫療設備、監視器等。

設計要點：動態圖形用戶界面。

圖形用戶界面用途：整體和局部的用途都是用于在醫院或在家監測醫療程序的進程。

人機交互方式：可以通過觸摸電子設備的顯示屏或者對電子設備的操縱來交互。

變化狀態說明：從主視圖到界面變化狀態圖6順序變化。

二、圖形用戶界面外觀設計申請中的常見問題

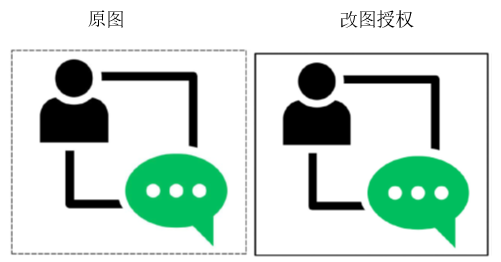

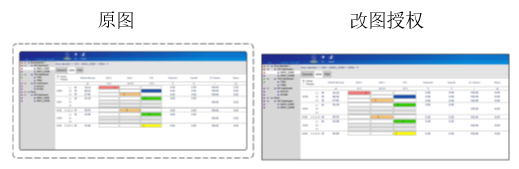

（一）如果要求保護的是整體圖形用戶界面中的所有設計特征，外輪廓線不應為虛線

例16：CN 308315195 S-用于電子設備的通訊圖形用戶界面

例17：CN 308576206 S-用于電子設備的氣體參數監測圖形用戶界面

（二）單個圖標

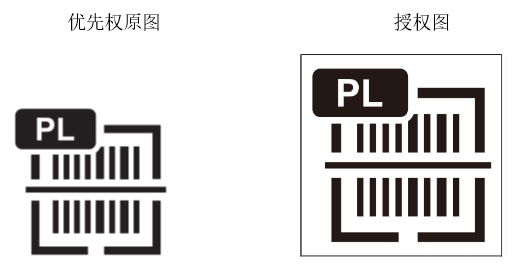

在歐美優先權中有以洛迦諾分類號32-02的ICON類外觀設計，在中國申請時最好加外框以示產品載體或界面邊界。

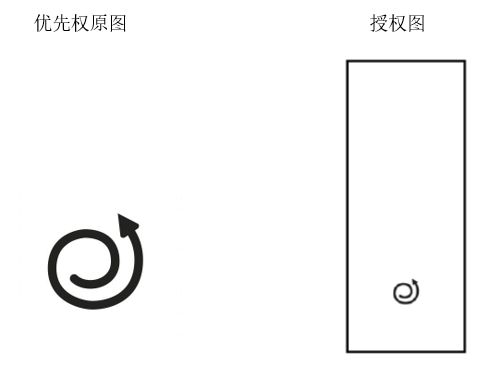

例18：CN 305989408 S-帶箭頭循環圖形用戶界面的顯示屏幕面板

例19：CN 308494693 S-用于電子設備的應用管理圖形用戶界面

順便提一句，例18的方式優于例19。也就是說，所添加的外框最好是看起來是顯示屏面板，而不會(huì )被誤解為是圖標的外框。例18只是一種示例；作為其他替代方式，圖標可以相對于所添加的外框處于其他任意位置，例如角部之一、中央位置等。

近來，有個別案件收到的審查意見甚至駁回決定中認為：“視圖顯示的內容明顯為圖標類圖案，根據簡要說明，圖標類產品的人機交互方式不具體，無法得知該圖形用戶界面的人機交互方式，即該視圖不能清楚地顯示所要求保護的產品的外觀設計，不符合專利法 27 條 2 款的規定”，或者“僅從一幅視圖無法清楚的判斷出該界面如何進行模式交互，不能清楚、準確地顯示要求專利保護的產品的外觀設計，不符合專利法第二十七條第二款的規定”。

在其中的一個案件中（參見例20圖片如下），復審委撤銷了駁回決定（請參見復審決定書第1639006號）并得以授權。具體地，合議組認為：“雖然外觀設計專利權的保護范圍以表示在圖片或者照片中的該產品的外觀設計為準，但簡要說明可以用于解釋圖片或者照片所表示的該產品的外觀設計。即，在產品的用途或使用方式無法從圖片中準確得知的情況下，可以通過簡要說明的文字描述，來作出具體的解釋和說明。本申請為圖形用戶界面的外觀設計，視圖已經將各項設計的具體形狀、圖案、色彩進行了表達，其圖形用戶界面的用途以及人機交互方式則清楚地記載在簡要說明中，結合簡要說明的描述以及圖片內容，可以清楚地了解到本產品的交互方式為通過觸摸、點擊或滑動等方式，實現產品的牙齒清潔模式。綜上所述，本申請清楚地顯示了請求保護的產品的外觀設計，符合專利法第 27 條第 2 款的規定”。

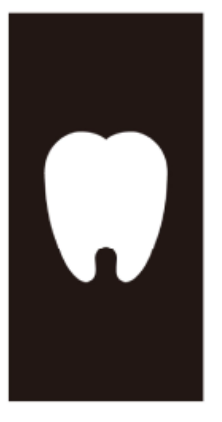

例20：CN 308771014 S-帶使用模式圖形用戶界面的顯示屏幕面板

但是，要注意的是，還有一些相似性質的案件在駁回后提復審但還未收到復審決定，因此需要關注是否審查標準對此類案件有從嚴的傾向。

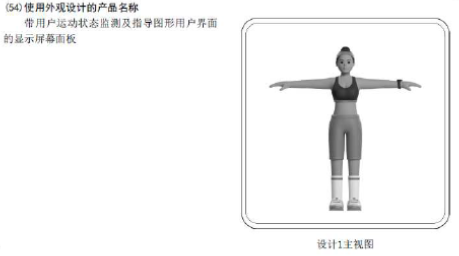

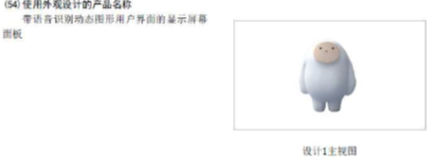

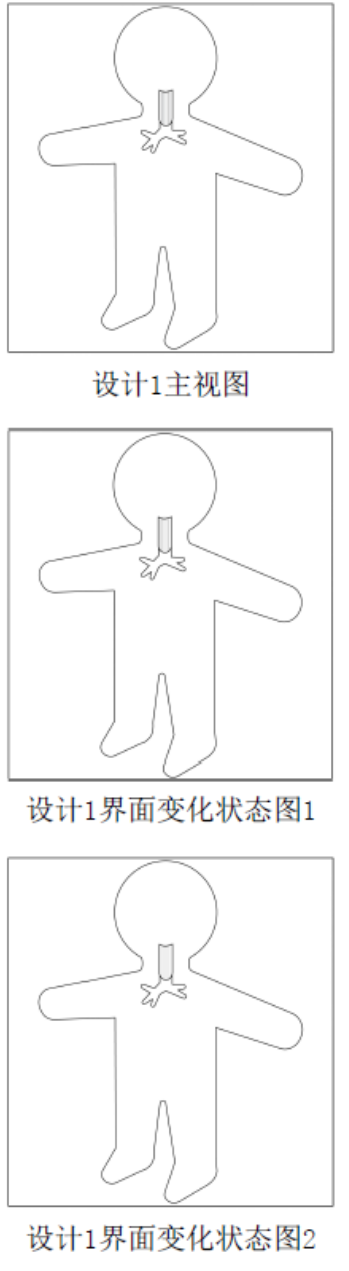

（三）虛擬玩偶或人物

例21：CN 308297953 S-用于電子設備的監測用局部動態圖形用戶界面

例22：CN306654817S

例23：CN306687100S

例24：CN308096041S

例25：CN308101644S

例26：CN307740484S

但是，要注意的是，近來也收到了相似案件的駁回決定，在駁回后提復審但還未收到復審決定。因此，需要關注的是此類案件的審查標準是否統一。

（四）避免完全空白的純布局

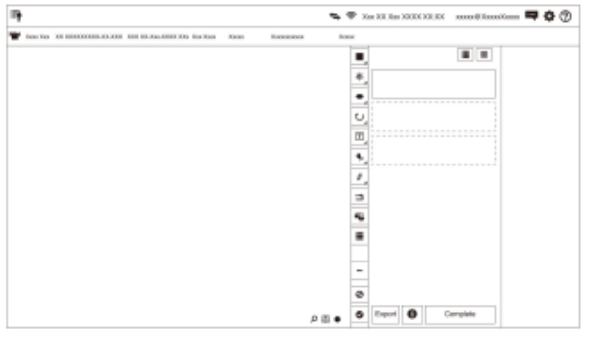

圖形用戶界面外觀設計圖片最好包含可交互要素（例如按鈕、圖標、滑塊等），文字、不屬于圖形用戶界面本身的內容畫面（例如手機拍攝圖形用戶界面中出現的拍攝照片、媒體推送的影音圖片、書籍或唱片等的封面、等等）等可用xxx、半透明遮罩、色塊等方式表示或遮蓋。

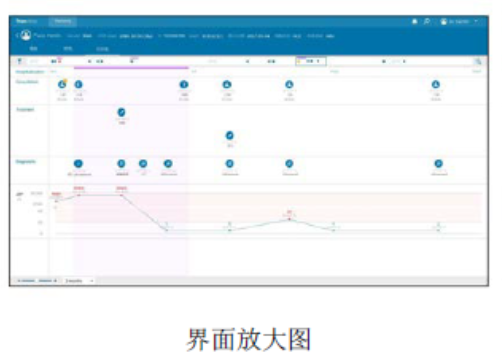

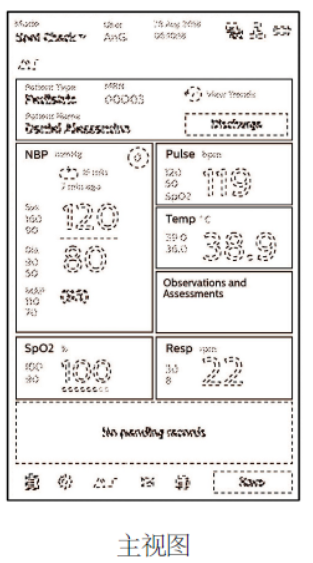

例27：CN 308297959 S-電子設備醫療監測動態圖形用戶界面的主界面

例28：CN 307853843 S-用于顯示屏幕面板的醫療監測圖形用戶界面

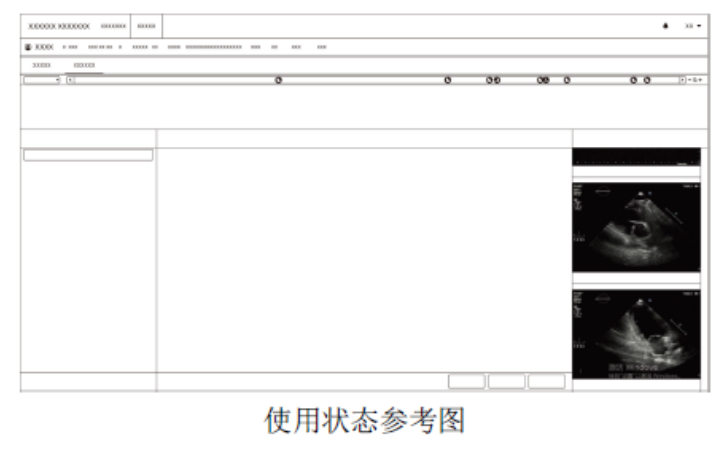

例29：不屬于內容畫面的案例

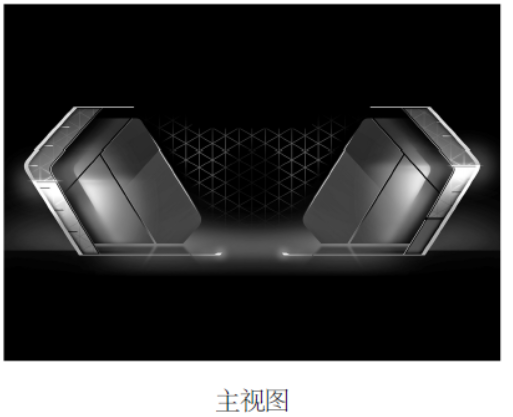

CN 305595663 S-用于筆記本電腦的圖形用戶界面

三、小結

以上結合外觀設計專利代理工作中的圖形用戶界面外觀設計案例進行了介紹。然而，圖形用戶界面外觀設計的審查尚不成熟，圖形用戶界面外觀設計的司法和審查實踐也在不斷完善和變化，申請人需持續關注圖形用戶界面外觀設計在司法和審查上的動態，及時調整自身的申請策略，才能實現真正有效其保護創(chuàng )新成果的目的。
